Funduscope nun working mock-up ver2.0

안녕하세요, 위키옵틱스입니다.

이번에 자사 개발중인 검안경의 working mock-up 제작이 진행되었습니다.

<검안경은 사람이나 동물의 망막을 관찰하여 망막 질환을 진단하는 장비입니다>





작년에 저희가 3D printer를 이용하여 검안경 초기 모델에 대한 mock-up을 진행해 보았습니다만 만족할만한 정밀도와 형합성을 얻지 못한 만큼 이번 플라스틱 가공을 통한 working mock-up 제작에 기대가 있었습니다.

3D printing prototype 때 와는 달리 현재 버전의 검안경은 제품 디자인 및 메커니즘 등 기구적으로 많은 변화가 있었고 전시회나 영업용 샘플로 활용할 수 있게 mock-up을 제작함에 있어 색상도 시방서에 맞추기 위해 노력했습니다.







검안경의 색상은 총 4가지가 쓰이며 의료기기에 맞는 느낌을 찾기 위해 노력했습니다.

제품의 포인트 색상인 metalic blue와 pastel blue 시편 입니다.





메인 바디 케이스에 ivory white(pearl)와 pastel blue, 도금한 logo plate의 조합입니다.

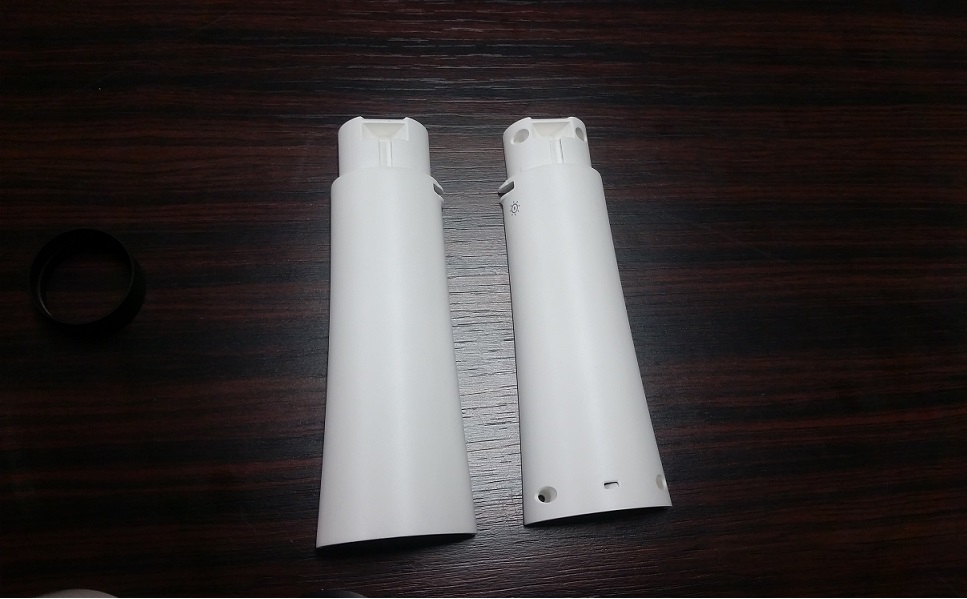

충전전지부의 케이스, PC white resin에 matte white 도색 작업했습니다. 한 쪽에 보이는 조명등 모양은 패드 인쇄되었으며, 가변저항 휠의 동작을 통한 LED 조명의 밝기 제어를 나타냅니다.





제품의 모든 플라스틱 가공품과 함께 비금속 가공품, 진공주형을 위한 마스터 등 가공품들을 나열해 보았습니다.

플라스틱 가공품들은 추후 양산시에는 사출 금형을 제작해야 할텐데 항목이 너무 많은 것 같습니다. 생산성, 조립성, 제품 단가를 위해서는 금형 구조라도 간단히 할 수 있는 노력이 필요합니다.

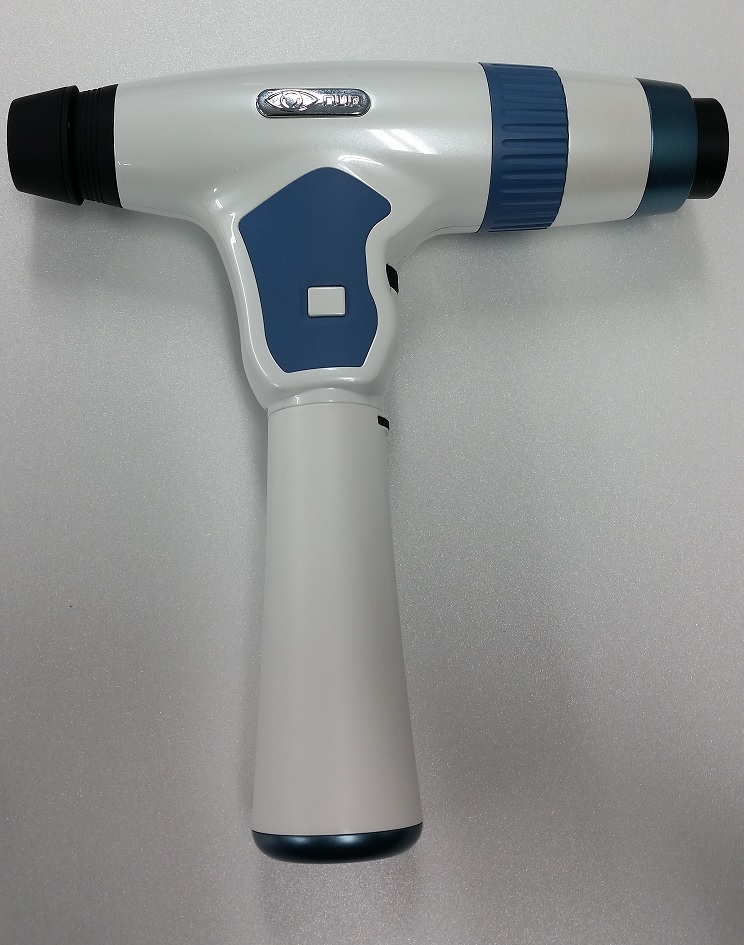

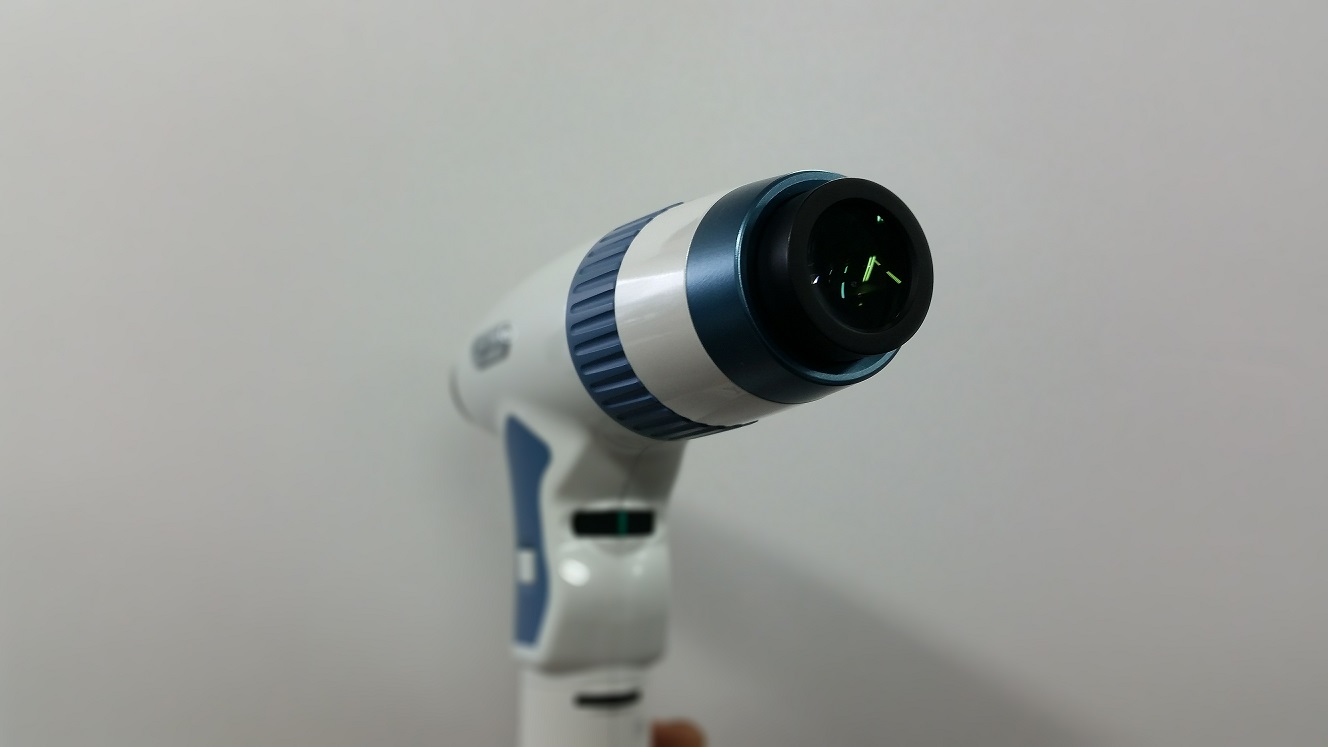

조립이 완성된 검안경입니다. 자사의 검안경은 40도의 시야각을 제공하며, -20에서 +20 diopter에 이르는 초점 구동과 검사자를 위한 조명 필터 조작부 및 충전전지부의 조명 밝기 조작부로 구성되어 있습니다.
이 후에 개발을 통한 검이경이나 후두경, 피부경에 쓰일 수 있게 충전전지부는 탈부착이 가능하게 설계되었습니다.







검사자의 초점 조작부와 필터 조작부 / 충전전지부의 micro 5pin USB cable 단자 모습입니다.







저희가 보유 중인 HEINE社 모형안을 이용한 망막 관찰 이미지입니다. 비적색광 이미징을 위한 시안 필터 및 각막 관찰용 블루 필터가 구성되어 있습니다.

이미지의 둥근 띠 모양은 망막 이미지와는 무관한 것으로 보입니다.
