Digital Holographic Ophthalmoscope

안녕하세요.

저희가 정부지원을 받아 개발하고 있는 "세계 최초(딱히 이런 말을 좋아하지는 않지만 ^^)"의 제품이 있습니다. Digital Holographic Microscopy를  망막을 관찰하는  검안경(Ophthalmoscope)에 적용하는 것입니다. 그렇게 되면 기존의  2차원 사진에 더해서 망막 표면의 구조(topological structure)를 측정할 수  있습니다. 망막질환을 진단하는 데 있어 좀 더 유용한 정보를 제공하는 것이 목표입니다.



1차년도 제품은 오류가 좀 있어서 DHM의 간섭무늬를  얻기가 어려웠습니다만(지난 번 블로그 내용을 참고하시면 좋겠네요), 이 부분을 많은 부분 보완해서 만들었습니다. 아래 사진이 레이저 다이오드와 PZT를 이용한 DHO 시제품입니다.

왼쪽은 자체적으로 개발한 eye model





그럴 듯 하죠? 다음 부터는 간섭무늬를 얻고 이를 통해 망막의 표면정보를 얻는 과정을 보여드리겠습니다.

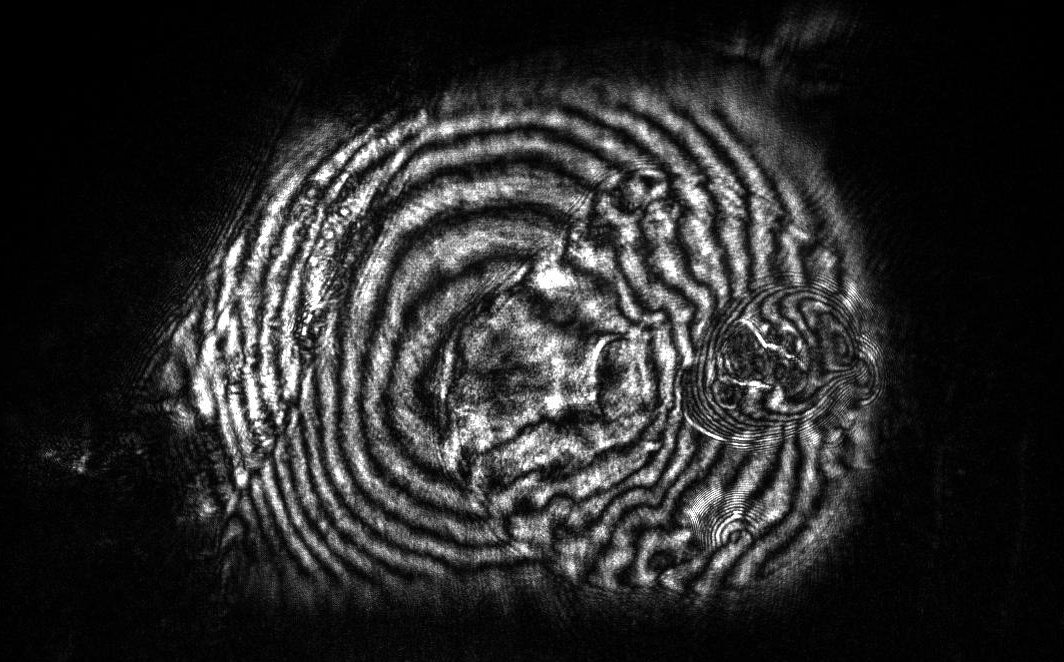

망막표면의 간섭무늬, 위상이동법으로 이런 것을 4장 얻습니다.

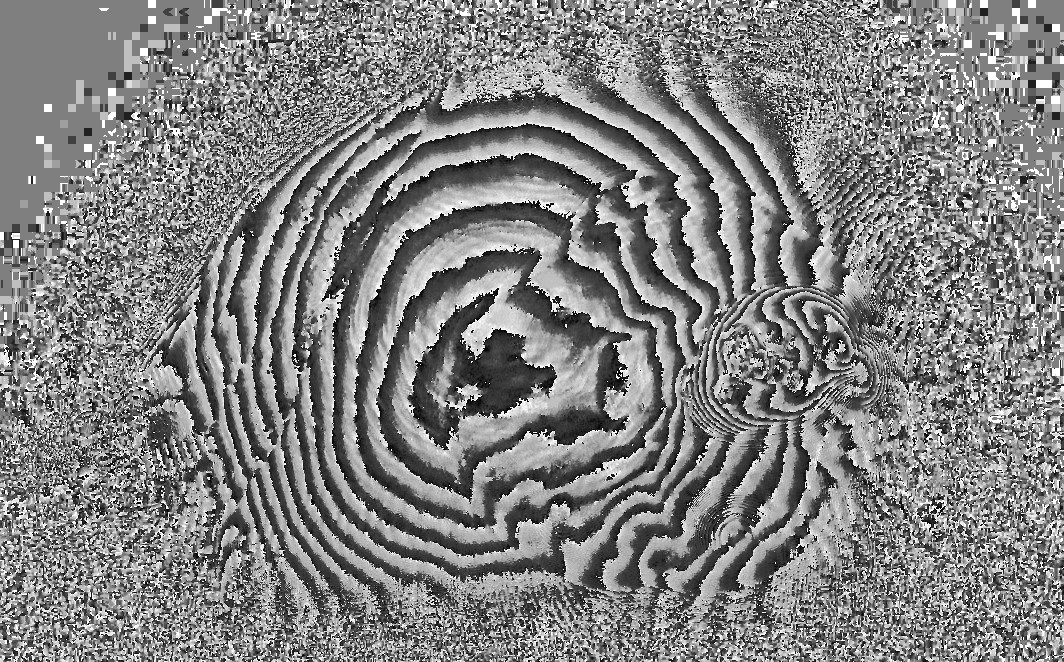

위상도

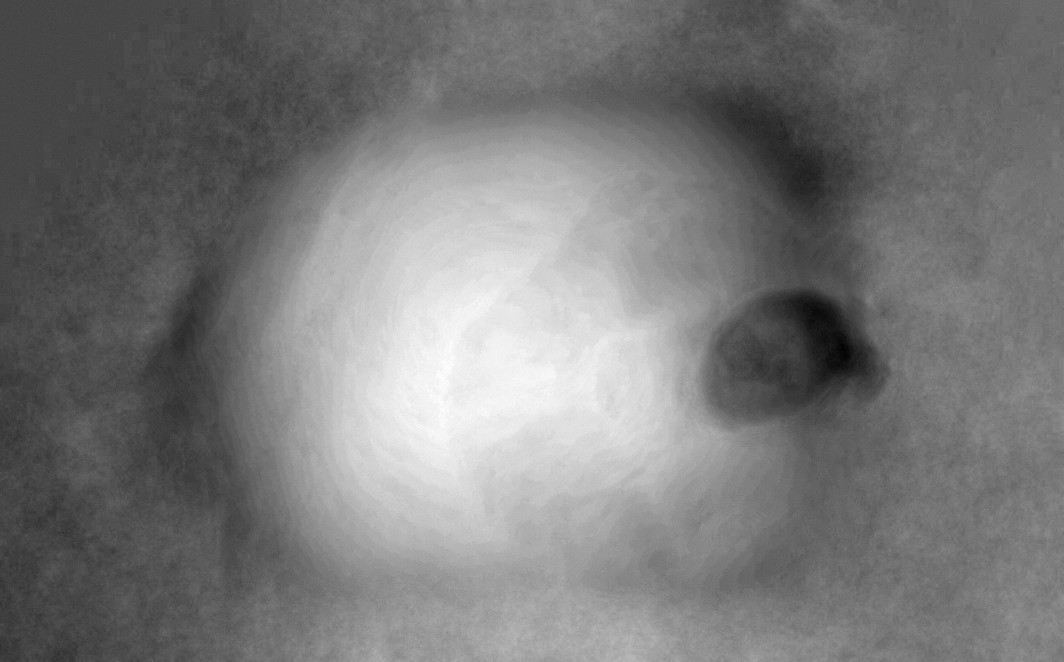

결펴진 위상도(Unwrapped phase)

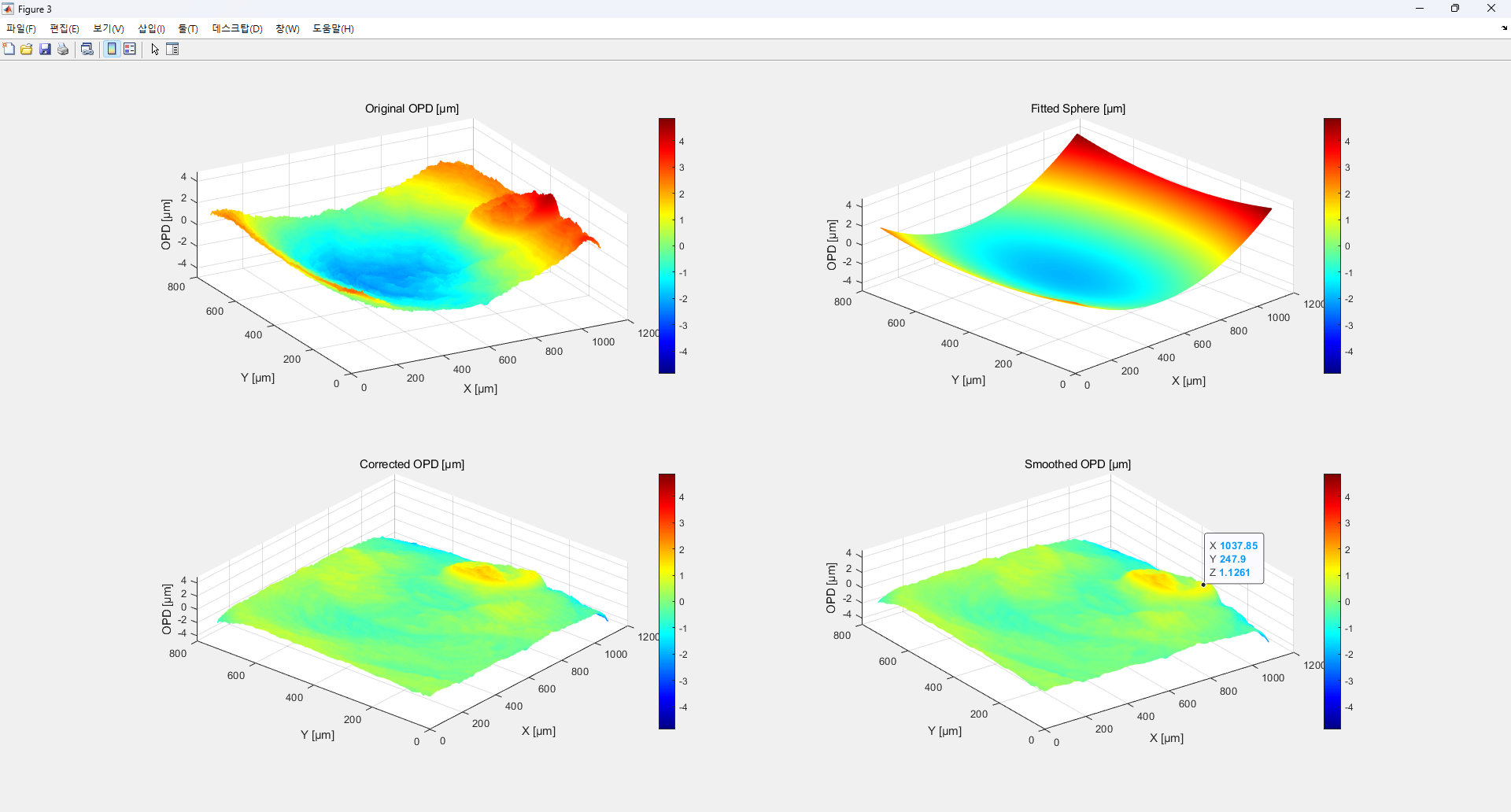

OPD map



마지막 사진의 맨 아래 사진이 얻고자 하는 데이타입니다.



LED board 몇 개만 연결하면, 안저카메라와  DHM의 이미지를 모두 얻을 수가 있습니다. 다음에 알려드리겠습니다.

기대해 주세요~~
