안녕하세요. 통상 오토콜리메이터는 각도를 초단위로 정밀하게 측정하기 때문에 측정범위가 커야 +/-1도 정도 됩니다. 저희는 이번에 +/-7도 이상의 측정범위를 갖는 초광각("초(Ultra)"가 붙으면 좀 거창해지죠?) 오토콜리메이터를 개발했습니다. +/-1도 정도를 광각이라고 표현하기 때문에, 초광각으로 명명했습니다. 오토콜리메이터 입사각으로 보면 FOV가 28도 정도니까 수긍도 되실 것 같습니다. 위의 동영상을 보시면 rotation stage에 달린 mirror가 +/-7도로 회전할 때 센서를 통해 보여지는 spot의 모습입니다. 아주 깨끗하게 잘 나옵니다. 원점으로 다시 안 오는 것은 stage구동할 때 보상을 하지 않아서 그랬습니다. 제대로 servo 구동하면 원점으로 잘 이동합니다. 광학계가 상..

안녕하세요. 광복절 지났으니 이제 곧 더위도 주춤해 질 것으로 기대해 봅니다. 오늘은 저희 오토콜리메이터를 가지고 linear motion guide의 pitch와 yaw를 측정한 사례를 소개하려고 합니다. 산업과학기술대학교에서 개발하신 제품을 저희 WAC-05로 측정했습니다. Linear motion guide가 이동하면서 ..

안녕하세요. 이미 출시한 WAC-05에 더해서 이번에 WAC-10을 출시했습니다. 센서해상도가 5초이내로 기존 제품에 비해 2배 향상시켰습니다. 반면에 FOV는 반으로 줄어들었습니다. WAC-05는 분단위의 해상도와 넓은 FOV가 필요할 경우에, WAC-10은 좀 더 정밀한 해상도가 필요할 때 적절하다고 하겠..

안녕하세요. 최근 저희가 개발한 제품을 소개하려고 합니다. 만들어 놓고 홍보는 제대로 못하고 있습니다. 오토콜리메이터를 이용해 2면의 각도를 동시측정을 하려는 시도가 최근에 많아지고 있습니다. 지난 해 저희 오토콜리메이터(WAC-05)를 이용해 PCB 측정 장치의 위 아래 평행도를 측..

안녕하세요. 오늘은 저희가 개발한 오토콜리메이터(WAC-05)로 wedge plate를 측정한 결과를 보여드릴려고 합니다. 먼저 측정할 wedge plate는 0.1도 wedge에 오차가 10"이내로 만들어졌습니다. NBK7으로 파장 655nm에서의 굴절률은 1.5145입니다. 따라서, Wedge plate가 아래와 같이 뒷면이 경사져 있다고 할 ..

지난 해 부터 개발중인 오토콜리메이터가 최근 소프트웨어까지 완성이 되었습니다. 넓은 FOV와 작고 간결한 구성으로 sensor resolution은 10"입니다. 동시에 3개의 각도까지 측정가능합니다. 아래 사진처럼 본체와 PC를 USB 3.0으로 연결하기만 하면됩니다. 추가로 필요한 선들이 없어서 매우 간..

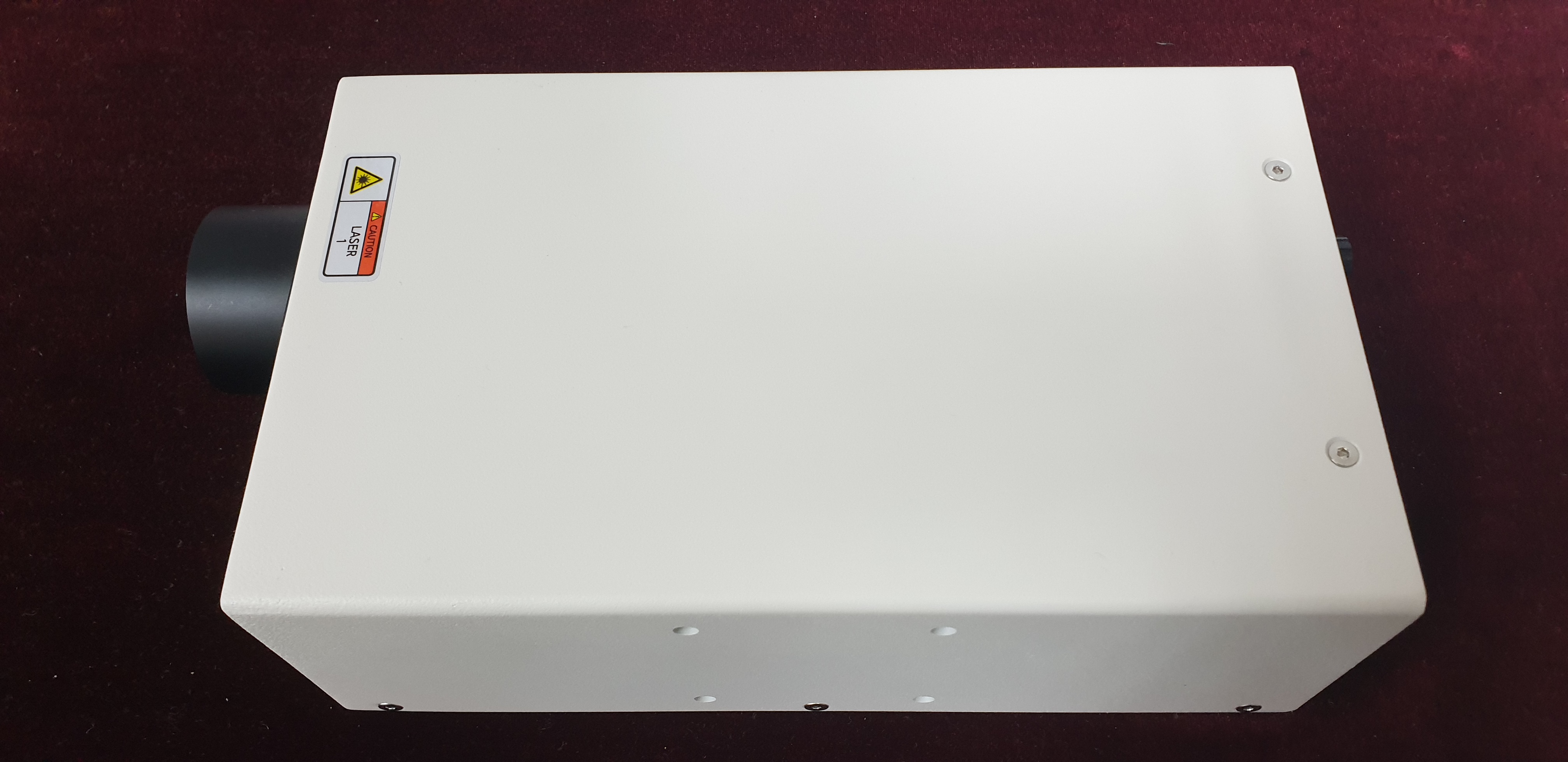

저희 회사에서는 각도 측정용 오토콜리메이터를 개발하고 있습니다. 아래사진은 소공인기술개발사업의 지원을 받아 개발하고 있는 제품의 모습입니다. 이쁘죠? 오토콜리메이터가 생소한 분도 있을 것 같습니다. 오토콜리메이터는 평행광을 거울과 같은 물체에 투사하고 반사광을 보면..
