안녕하세요, 위키옵틱스입니다.
좋은 기회가 찾아와 저희가 처음으로 laser diode를 광원으로 사용한 optical engine의 조정 및 평가기 설비를 제작하게
되었습니다.
Laser beam을 이용한 optical engine은 저희가 작년에 제작한 바 있으나 실험 및 연구용으로 쓰기 위한 것이었기 때문에
engine의 부피가 큰 편이었습니다.
이번에 제작하게 된 optical engine 조정 평가기는 engine size가 5cc정도의 초소형 engine이므로 실제 제품에 쓰일 수
있고 정밀한 align을 요구하므로 제작에 여러가지 어려움이 있었습니다.
Laser diode를 광원으로 하는 optical engine은 광원의 특성 상 다양한 분야에서 사용될 수 있습니다. 의료용이나 교육용,
디스플레이 및 각종 측정 장비 등에 이용될 수 있으며 디스플레이 분야에 이용할 시 laser의 단색성에 의한 색재현이
우수하며 에너지 효율이 높고 설계에 따라서는 초점조절이 필요없게 됩니다.

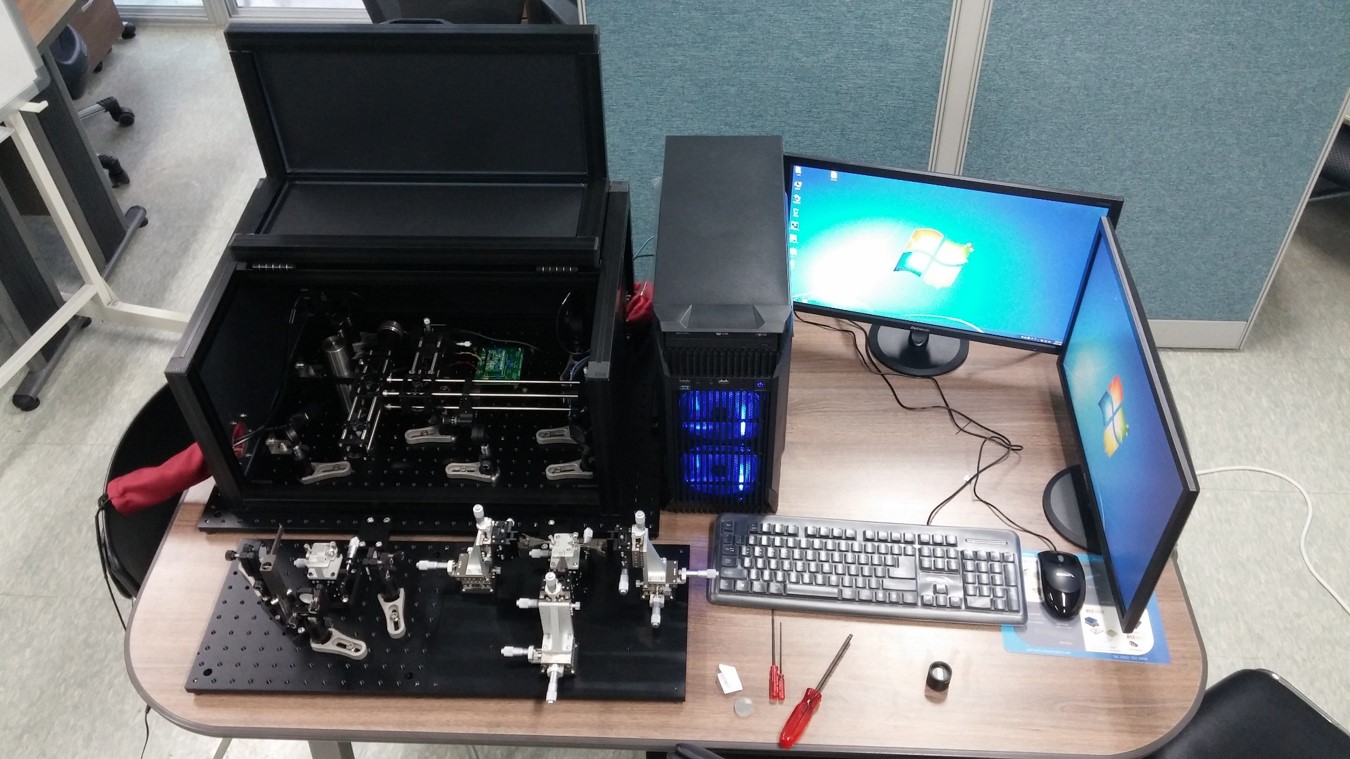

현재 engine 조정 평가기는 크게 auto-collimator부와 조립 지그부, LD 조정 지그부로 나눌 수 있습니다.
Setting용 auto-collimator의 측정 laser beam을 통해 multi-axis stage에 안착된 master를 이용하여 기준을 잡아주고
안착되는 각종 광부품의 bonding 작업을 진행하며 최종적으로 laser diode를 3차원 조정하여 RGB 정렬을 할 수 있게
했습니다.
또한 각종 센서 및 평가 모듈을 추가하여 software를 통해 광 성능을 측정할 수 있습니다.
양산용 조정 설비에 비하면 걸음마 수준이지만 큰 경험이라 얻은 것이 많다고 생각합니다.
설계한 설비를 통해 직접 조립하고 평가해봄으로써 문제점들을 개선해나가는 작업은 엔지니어에게 큰 즐거움과 함께
성장의 여지를 줄 수 있다는 점에서 꼭 필요한 작업인 것 같습니다^^
